Cablaggi delle Centrali Digitali(17 gennaio 2005) |
|||||||||||
| Roco LokMaus2 | |||||||||||
) |
) |
||||||||||
| 1 Lokmaus | 2 Lokmaus | ||||||||||
Come cablare un binario di programmazione:

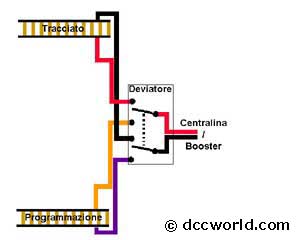

Il LokMaus2 non ha la possibilità di tenere il binario di programmazione sempre connesso, è necessario quindi staccare l'alimentazione dal plastico ed alimentare il binario di programmazione ogni qual volta si vogliano modificare le impostazioni delle locomotive. È invece importante poter programmare le locomotive su uno spezzone di binario, MAI sul plastico insieme alle altre loco: si rischierebbe di programmare contemporaneamente (e con gli stessi valori) tutti i decoder in quel momento prensenti sul plastico, decoder per scambi e segnali compresi. Lo schema mostra come creare un deviatore che permetta di convogliare l'alimentazione al plastico oppure al binario di programmazione. |
|||||||||||
| Compact Lenz | |||||||||||
) |
) |
||||||||||
| Uscite del Compact Lenz | |||||||||||
|
|||||||||||
